高事達PON產品
產品中心
機架式OLT

產品概述：

GSD系列OLT是高事達公司研發的中型機架式接入式設備，支持TE或GE上聯，支持EPON下聯。交換控制板卡、業務板卡和GSD機箱一起構成一個GEPON局端（OLT端）系統。

產品特點：

l 豐富的業務接口類型。

l 無需重啟的主備冗余高可用性。

l 合理的交換容量和高端口密度。

l 支持多種接入方式同時并存。

l 統一的用戶管理。

l 完善的可控主播功能。

l 基于RADIUS的用戶帶寬管理和優先級控制。

l 標準的交換結構很方便地?cái)U(kuò)展其它非以太網接口模塊。

訂貨指南：

設備型號

描述

GSD2000C

2U機架，配置2個電源，1個控制板卡槽，4個PON板卡槽

GSD2000M

控制板卡，千兆上行SFP接口8 個，可使用SFP光模塊或SFP電模塊

GSD2002T

PON板卡，2個EPON光端口，模塊支持1000Base-PX20或1000Base-PX10


故障分析：

如您在安裝和使用板卡過程中遇到如下問題，請參考以下的處理故障建議；如有疑問或其他問題，請聯系您的銷售方。

故障

故障處理

PWR燈不亮

l 檢查機架電源供電是否正常

l 檢查OLT板卡是否插緊

EPON光端口

LINK燈不亮

l 檢查是否剛剛上電還沒超過40秒

l 檢查有沒有連接上ONU

l 檢查光纖連接頭和光模塊接口是否匹配

l 檢查光纖鏈路是否損耗過大，接收光功率是否低于光接收靈敏度

網絡丟包率高

l 檢查光纖連接頭是否有接觸不良。


訂貨指南：

設備型號

描述

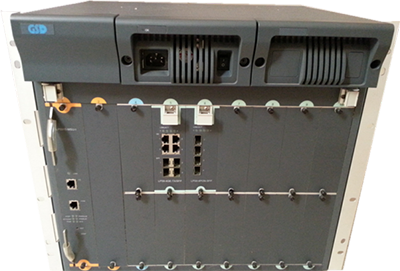

GSDP5910

11U機架，配置2個電源，10個單板槽位， 1號、2號槽位固定插P59-MSU板。3、4號槽位固定插萬兆業務卡，5-10可以混插各種千兆業務板。背板容量為256Gbit/s

GSDP5916

11U機架，配置2個電源，16個單板槽位， 1號、2號槽位固定插P59-MSU板。3、4號槽位固定插萬兆業務卡，5-16可以混插各種千兆業務板。背板容量為384Gbit/s

P59-MSU I

主控板，交換容量256Gbit/s,提供1個Console口和1個FE口

P59-MSU II

主控板，交換容量384Gbit/s,提供1個Console口和1個FE口

P59-4GE-TX/SFP

萬兆業務卡，單板可以同時提供4個千兆的以太網光電接口，RJ45接口支持10/100/1000的速率和雙工自適應

P59-4PON-SFP

千兆業務板，單板提供4個千兆PON接口

P59－1TE－XFP

萬兆業務板，單板提供1個萬兆以太網光接口

P59－2TE－XFP

萬兆業務板，單板提供2個萬兆以太網光接口


故障分析：

? 電源模塊故障處理

故障1：交流電源模塊不能供電。

【故障描述】

各單板PWR不亮。電源模塊面板綠燈不亮。風扇不會旋轉。

【故障處理方法】

首先置所有電源模塊的開關為OFF狀態。檢查機柜接線是否正確。檢查機柜AC饋電連接線是否正確。必要時拔出電源模塊，檢查電源系統背板配合的接插件是否出現松脫現象。

故障2：直流電源模塊不能供電。

【故障描述】

各單板PWR不亮。電源模塊面板綠燈不亮。風扇不會旋轉。

【故障處理方法】

首先置所有電源模塊的開關為OFF狀態。檢查機柜接線是否正確。檢查機柜AC饋電連接線是否正確。必要時拔出電源模塊，檢查電源系統背板配合的接插件是否出現松脫現象。

? 單板安裝故障

故障1：?jiǎn)伟迳想姾笾甘緹舢惓！?/span>

【故障描述】

單板SYS燈一直不亮。單板SWAP燈常亮。單板LINK燈在沒有插入連接網線或光纖的情況下長亮。

【故障處理方法】

檢查單板是否已經插緊。如果沒有插緊，就重新安裝單板，并保證插緊到位，然后上緊固定螺絲。如果插緊后還無法工作，檢查該槽位對應背板上的接插件是否有松脫現象。如果有，可以換到其它槽位再試驗。如果不是槽位和安裝問題，需要將單板送修。

故障2：?jiǎn)伟暹\(yùn)行一段時間后指示燈異常。

【故障描述】

單板SYS燈一直不亮。單板SWAP燈常亮。單板LINK燈在沒有插入連接網線或光纖的情況下長亮。啟動后故障依舊。

【故障處理方法】

檢查單板是否已經松動。如果沒有插緊，就重新安裝單板，并保證插緊到位，然后上緊固定螺絲。如果插緊后還無法工作，檢查該槽位對應背板上的接插件是否有松脫現象和檢查該槽位的導軌是否已經變形。如果有，可以換到其它槽位再試驗。如果不是槽位和安裝問題，需要將單板送修。

?
